Помещения в Revit: как создать, поставить марку с площадью и сделать экспликацию

Помещение в Revit не обводят контуром, как полилинию в AutoCAD. Вы щёлкаете внутри комнаты, а Revit сам находит вокруг замкнутый контур из стен, колонн и разделителей и считает площадь по нему. Отсюда почти все сбои: в контуре щель, и помещение не встаёт; внутри стоит колонна с флажком «Граница помещения», и площадь выходит меньше, чем на обмере. Ниже основной порядок работы, затем площадь, разделители, нумерация, цвет и экспликация, а в конце разбор предупреждений «не окружено», «избыточное» и «не размещено». Названия команд сверены с русской справкой Revit 2025–2027 4 октября 2026 года.

Как расставить помещения на плане с марками и площадью

1. Откройте план этажа того уровня, где нужны помещения. Создать помещение можно только на виде в плане; в разрезе его потом удобно выделять и менять высоту.
2. На вкладке «Архитектура» в панели «Помещения и зоны» нажмите «Помещение».
3. На контекстной вкладке, которая откроется вместе с инструментом, проверьте кнопку «Марки при размещении»: если она нажата, марка встанет вместе с помещением. Там же кнопка «Выделить границы», она пригодится, если помещение не захочет вставать.
4. Задайте высоту: «Верхний предел» (обычно уровень этажом выше) и «Смещение». До Revit 2026 включительно эти поля стоят на панели параметров под лентой. В Revit 2027 панель параметров убрали, её поля переехали на палитру «Свойства» и ленту. На площадь высота не влияет, она нужна для объёма и для проверки в разрезе.
5. Щёлкните внутри каждой комнаты. Помещение растечётся до ближайших границ, а марка встанет в точку щелчка.
6. Впишите имя и номер: в палитре «Свойства» это поля «Имя» и «Номер». Второй способ: выделить марку и щёлкнуть по тексту в ней. Номера Revit дальше подставляет сам с шагом в единицу: первое помещение назвали 101, следующие получат 102, 103 и так далее.

Для пустого этажа есть кнопка «Автоматически разместить помещения» на той же контекстной вкладке. Она ставит помещения во все замкнутые контуры уровня сразу, но заодно в шахты, ниши и балконы, поэтому лишние потом придётся удалять (как это сделать без следов, сказано в разделе про «Не размещено»).

Если марка показывает только имя и номер, без площади, выделите её и откройте «Свойства типа». У марки помещения там есть флажки «Показать площадь», «Показать объем» и «Показать номер комнаты». Флажки типа действуют на все марки этого типа в проекте, поэтому для одной марки с площадью сделайте копию типа кнопкой «Копировать». Готовые марки с разным составом полей (площадь, тип пола, данные квартиры) есть в бесплатных ADSK-шаблонах, которые выпускает компания BIM2B: семейства «ADSK_Марка_Помещение_…».

Почему площадь в марке не совпадает с обмером

По умолчанию Revit считает площадь по чистовой поверхности стен, то есть по лицевой грани отделки. Если в проекте нужна площадь по черновым стенам или по осям, поменяйте правило для всего проекта:

1. На вкладке «Архитектура» откройте раскрывающийся список панели «Помещения и зоны» (стрелка рядом с названием панели) и выберите «Расчеты площадей и объемов».
2. На вкладке «Расчеты» в группе «Расчет площадей помещений» выберите вариант: «По чистовой поверхности», «По осевой линии стены», «По поверхности сердцевины» (грань несущего слоя) или «По осевой линии сердцевины».
3. Нажмите ОК. Revit пересчитает все помещения проекта.

Для одного помещения отдельное правило не задать, настройка общая. Стены из IFC всегда считаются по чистовой поверхности.

Если правило выбрано верно, а площадь всё равно не сходится, проверьте по порядку:

• Что внутри помещения служит границей. По умолчанию границей считаются стены, колонны (архитектурные и несущие железобетонные), перекрытия, потолки, крыши, витражные системы и разделители. Короб из колонны, подиум из перекрытия или низкая перегородка вырезают свою площадь. Выделите такой элемент и в «Свойствах», в группе «Зависимости», снимите флажок «Граница помещения». Площадь пересчитается сразу. Стальные и деревянные колонны, наоборот, границей не служат, пока у них не включить этот флажок. Ограждения и балки по умолчанию границей не считаются, вдоль них ставят разделитель.
• Расчётная высота уровня. Контур Revit ищет не по полу, а в горизонтальной плоскости на высоте, которая задана у уровня: выделите уровень, в «Свойствах» в группе «Размеры» поле «Расчетная высота» (по умолчанию 0). Фальшпол или подиум, который пересекает эту плоскость, режет помещение, а стена, которая до неё не доходит, границей не считается. Поднимите расчётную высоту чуть выше пола и подиумов. Учтите, что она меняется сразу для всех помещений этого уровня и не должна быть выше верха помещения.
• Ниши окон и дверей. Площадь в нишах проёмов в помещение не входит: так задумано Autodesk. Если откосы нужны в площади, ставят тонкую стену внутри ниши с флажком «Граница помещения» или считают такие места зонами.
• Округление. Revit хранит площадь точно и округляет только при показе: в марке и в каждой ячейке спецификации. Поэтому итог в экспликации иногда расходится с суммой видимых чисел на сотую. Точность задаётся в «Управление» → «Единицы проекта» → «Площадь», а в спецификации ещё и в «Формате поля».

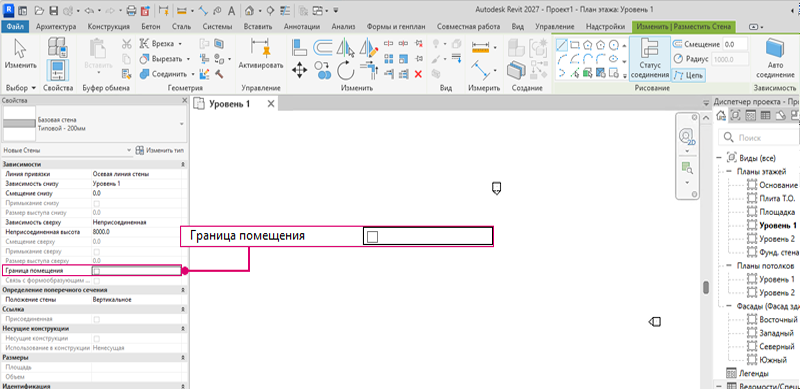

Флажок «Граница помещения». Справка Autodesk

Объём помещения по умолчанию не считается, в марке и спецификации вместо него стоит «Не рассчитывается». Включается он в том же окне «Расчеты площадей и объемов»: в группе «Расчеты объемов» выберите «Площади и объемы» вместо «Только площади (быстрее)». Расчёт объёмов нагружает Revit, поэтому справка Autodesk советует включать его только тогда, когда объёмы действительно нужны.

Разделитель: как поделить кухню-гостиную или коридор без стены

Когда стены нет, а помещения должны быть разными (кухня и гостиная, коридор и холл, открытая терраса), границу рисуют разделителем. Это модельная линия, которая ограничивает помещения так же, как стена.

1. Откройте план того же уровня, где стоят помещения. Разделитель, нарисованный на виде другого уровня, эти помещения не делит.
2. На вкладке «Архитектура» в панели «Помещения и зоны» выберите «Разделитель помещений» (в справке 2025–2027 он называется «Линия-разделитель помещений» и лежит в раскрывающемся списке кнопки «Помещение»).
3. Нарисуйте линию от стены до стены. Одной линией удобно закрыть и ряд проёмов, и выход на террасу.
4. Поставьте во вторую половину отдельное помещение.

Разделители видны на плане и в 3D. Чтобы убрать их с чертежа, на виде откройте «Видимость/Графика» (клавиши VV), во вкладке «Категории модели» разверните «Линии» и снимите флажок «<Разделитель помещений>». Если у вида назначен шаблон, эту галочку меняют в шаблоне.

Обратная задача: перегородка не должна делить комнату, например экран в санузле или невысокая стенка между зонами. Выделите её и снимите флажок «Граница помещения» в «Свойствах».

«Помещение не находится в правильно окруженной области»: что проверить

Это предупреждение Revit выдаёт, когда вокруг точки щелчка нет замкнутого контура. Помещение при этом всё равно создаётся, но в спецификации у него вместо площади стоит «Не окружено». Причины по частоте:

1. Щель в контуре. Стена не доведена до соседней или угол не соединён. Включите инструмент «Помещение» и нажмите «Выделить границы»: Revit подсветит всё, что считает границами, а кнопка «Развернуть» в окне предупреждения покажет список, включая элементы, скрытые на виде. Если на длинном периметре щель не найти, закройте подозрительный участок разделителем: если помещение встало, дыра там. Потом исправьте стены и удалите временный разделитель, чтобы он не мешал при следующих правках.

2. Контур собран из элементов, которые не служат границей. Обобщённые модели (в том числе контекстные), ограждения и балки помещение не ограничивают. Замените такую «стену» настоящей стеной или проведите вдоль неё разделитель. С массами и топотелами бывает наоборот: у них есть флажок «Граница помещения», и они режут помещение там, где их не видно на плане. Включите их категорию в «Видимости/Графике», выделите и снимите флажок.

3. Стены лежат в связанном файле. Стены связи по умолчанию помещение не ограничивают. Выделите связь, нажмите «Изменить тип» и включите в свойствах типа флажок «Граница помещения». Флажок типа действует на все экземпляры этой связи. Для вложенной связи флажок нужен и у неё, и у родительской. Если стадии в файлах называются по-разному, сопоставьте их: в свойствах типа связи строка «Поэтапное распределение» → «Изменить…».

4. На расчётной высоте стен нет. Стены начинаются выше плоскости расчётной высоты или привязаны низом к другому уровню. Проверьте «Расчетную высоту» уровня (см. раздел про площадь) и привязку низа стен.

Для связи есть ещё одна известная ловушка из базы знаний Autodesk: после синхронизации с центральной моделью помещения, ограниченные стенами связи, иногда становятся «Не размещено», хотя флажок на месте. Обход официальный: в «Расчетах площадей и объемов» переключите расчёт на «Только площади (быстрее)», нажмите ОК и верните «Площади и объемы».

«Избыточное помещение» и как объединить два помещения в одно

Два помещения оказались в одном контуре, например вы удалили стену между ними или скопировали помещения на этаж без перегородок. Площадь Revit отдаёт одному из них, а у второго в марке и спецификации пишет «Избыточное помещение». Справка Autodesk предлагает два выхода: разделить область стеной или разделителем либо удалить лишнее помещение. Если просто закрыть окно предупреждения, оба помещения останутся, а «Избыточное помещение» будет видно в спецификации.

Штатной команды «объединить помещения» в Revit нет, даже в 2027. Делают так:

1. Уберите границу между помещениями: удалите разделитель или снимите флажок «Граница помещения» у стены, если стена должна остаться на чертеже.
2. Одно из помещений станет избыточным. Удалите его, а затем удалите и его строку в спецификации (см. следующий раздел).
3. Проверьте имя и номер оставшегося помещения и при необходимости поправьте их в «Свойствах».

«Не размещено»: как удалить помещение совсем

Клавиша Delete на плане убирает помещение со всех видов, но не из проекта. Revit предупреждает об этом прямо: помещение удалено на всех видах модели, но сохранилось в проекте. В спецификации у него остаётся строка, где в площади написано «Не размещено». Такие строки потом портят экспликацию и нумерацию.

Удалить совсем можно только из спецификации помещений: откройте её, щёлкните ячейку в строке нужного помещения и нажмите «Удалить» на панели «Строки». Если неразмещённых много, сначала нажмите «Изолировать» на панели «Неразмещенные/неокруженные элементы» вкладки «Изменить спецификацию/количества»: в таблице останутся только неразмещённые и неокружённые помещения.

Если помещение удалили по ошибке или перекроили планировку, его можно вернуть со всеми заполненными параметрами: включите инструмент «Помещение» и в списке «Помещение» (там же, где задавали верхний предел) вместо «Создать» выберите его из списка неразмещённых.

Помещений не видно на плане

Само помещение, в отличие от марки, на плане по умолчанию не отображается. Откройте «Видимость/Графика» (VV), во вкладке «Категории модели» разверните «Помещения» и включите подкатегории «Заливка внутренней области» и «Объект» (крестик опорных линий, в английской версии Reference). Голубая заливка видна только на экране и на печать не выходит. Чтобы помещения были цветными на листе, нужна цветовая схема.

• Флажки серые и не меняются: виду назначен шаблон. Включите категорию «Помещения» в шаблоне вида или отвяжите шаблон.
• Помещение есть в спецификации, а на одном плане пропало: часто его перекрывает фрагмент плана со своим секущим диапазоном. Измените или удалите фрагмент. Как устроен секущий диапазон, разобрано в статье про секущий диапазон Revit.
• Помещение не выделяется: наведите курсор на край комнаты и нажимайте Tab, пока не подсветится помещение, или включите подкатегорию «Объект» и щёлкните по крестику.
• Нужно в 3D: не получится. Помещения на 3D-видах не отображаются, категории «Помещения» в «Видимости/Графике» 3D-вида нет: так задумано Autodesk. Высоту помещения проверяют в разрезе: там видны верх и низ помещения, их можно тянуть ручками.

Как перенумеровать помещения

До Revit 2026 включительно штатной перенумерации нет. Номер правят вручную, и быстрее всего это делать не на плане, а в спецификации помещений, отсортированной по номеру: ячейки там редактируются как в таблице. Повторяющиеся номера Revit допускает, но выдаёт предупреждение.

В Revit 2027 появилась нумерация по правилам: «Управление» → панель «Параметры» → «Нумерация». В справке разобран как раз пример с помещениями по этажам:

1. Создайте шаблон нумерации и в фильтре выберите категорию «Помещения».
2. В «Параметре нумерации» укажите «Номер».
3. В «Разбиении на разделы» выберите разбиение по значению параметра «Уровень».
4. Кнопкой «Послед-ть чисел» задайте начальные номера этажей: 101, 201, 301.

Нумерация 2027 умеет убирать пропуски, но не обходит помещения по линии, которую вы нарисуете. Для обхода «по коридору» нужен плагин. Бесплатные: «Нумерация» из ModPlus нумерует по пересечению с нарисованной линией, ReNumber из pyRevit нумерует по порядку щелчков. Плагин переписывает параметр «Номер» у многих помещений сразу, поэтому первый раз запускайте его на копии файла.

Цветовая схема: заливка помещений по назначению или площади

1. На плане откройте вкладку «Аннотации» → панель «Заливка цветом» → «Легенда заливки цветом» и щёлкните на свободном месте вида.
2. В окне «Выбор назначения пространства и цветовой схемы» выберите «Помещения» и схему. Помещения на плане сразу окрасятся.
3. Чтобы поменять раскраску, выделите легенду и нажмите «Редактировать схему». С нуля схему не создают: скопируйте существующую и переименуйте копию.
4. В списке «Цвет» выберите параметр, по которому красить: «Имя», «Отдел», «Назначение», «Площадь» или свой параметр помещения. Для текстовых параметров каждое значение получит свой цвет, для площади удобнее диапазоны.

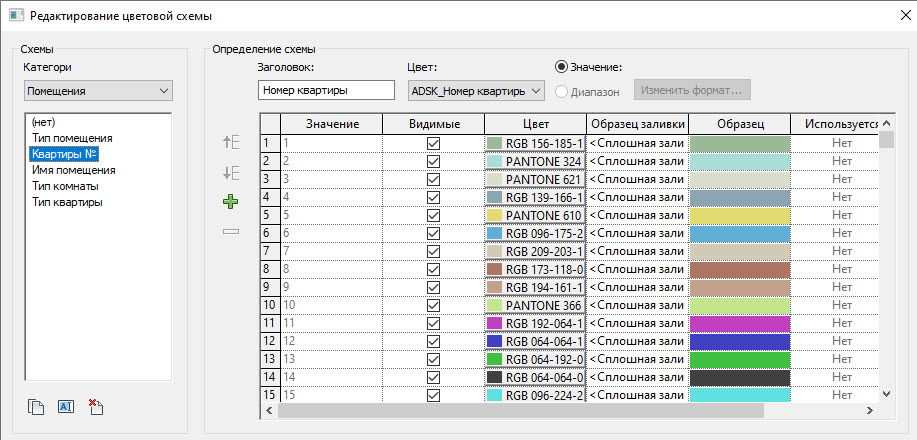

Окно «Редактирование цветовой схемы»

Схема назначена, а цвета нет: проверьте в «Видимости/Графике» подкатегорию «Цветовое обозначение» у «Помещений». Заливка залезает на стены, хотя площадь считается по чистовой поверхности: это только отображение. В свойствах вида поставьте «Положение цветовой схемы» на задний план, тогда стены в разрезе перекроют заливку (у стен должна быть непрозрачная штриховка). Цветовая схема работает на планах и разрезах, на 3D-видах её нет.

Экспликация помещений по ГОСТ 21.501

Отдельного инструмента «экспликация» в Revit нет, это обычная спецификация категории «Помещения». Как её создать и оформить (поля, высота строк, вывод на лист), подробно разобрано в статье про спецификацию в Revit. Для экспликации важно следующее.

• Поля. «Номер», «Имя», «Площадь». По ГОСТ 21.501-2018 (форма 2) графы называются «Номер помещения», «Наименование», «Площадь, м²» и «Кат. помещения»; категорию по взрывопожарной и пожарной опасности обычно заводят своим параметром. Этажи разделяют заголовками: сортировка по «Уровню» с включённым заголовком, затем по «Номеру». Для жилых зданий экспликацию, как правило, не выполняют.
• Итог по площади. На вкладке «Форматирование» у поля «Площадь» включите «Вычислять итоги», а на вкладке «Сортировка/Группирование» поставьте «Общий итог».
• Столбец площади как проверка. Перед выпуском пролистайте его: вместо числа там встречаются «Не размещено», «Избыточное помещение» или «Не окружено». Каждая такая строка — недоделанное помещение, их разбор выше.
• Экспликация пустая, хотя помещения есть. Стадия спецификации не совпадает со стадией, на которой создавали помещения. Стадию помещение берёт от вида, где его поставили, и поменять её потом нельзя, поэтому проще поменять стадию спецификации.
• Помещения в связанном файле. На вкладке «Поля» включите «Включить элементы из связей». Параметры помещений связи из основной модели не редактируются.

Для ведомости отделки у помещения есть стандартные параметры «Отделка пола», «Отделка стен» и «Отделка потолка», их выводят в такую же спецификацию. В Revit 2026 (с обновления 2026.3) и 2027 есть команда «Создание стен по помещениям»: она строит отделочные стены по контуру помещения, и площади отделки потом считаются из модели.

Марки помещений из связанной модели

Помещения из связанного файла маркируются той же командой «Марка помещения». Если марка не ставится, причина чаще всего в стадиях: помещение в связи построено на стадии, которая в основной модели называется иначе. Откройте свойства типа связи, в строке «Поэтапное распределение» нажмите «Изменить…» и сопоставьте стадии. Второй случай: в основной модели на том же месте уже стоит своё помещение. Тогда марку получит оно, а помещение связи останется без марки.

Промаркировать все помещения вида сразу можно кнопкой «Маркировать все» на вкладке «Аннотации» (в справке «Маркировать все элементы без марок»): в окне выберите марки помещений, а для связи включите флажок про элементы из связанных файлов.

5.050 отзывов

Autodesk Revit 2027 для Windows — ключ на 12 месяцев, без VPN

6 490 ₽

В корзину

5.050 отзывов

Autodesk Revit 2026 для Windows — ключ на 12 месяцев, без VPN

6 990 ₽5 490 ₽

В корзину

5.050 отзывов

Autodesk Revit 2025 для Windows — ключ на 12 месяцев, без VPN

6 490 ₽4 990 ₽

В корзину

5.050 отзывов

Autodesk Revit 2027 для Windows — ключ на 12 месяцев, без VPN

6 490 ₽

В корзину

5.050 отзывов

Autodesk Revit 2026 для Windows — ключ на 12 месяцев, без VPN

6 990 ₽5 490 ₽

В корзину

5.050 отзывов

Autodesk Revit 2025 для Windows — ключ на 12 месяцев, без VPN

6 490 ₽4 990 ₽

В корзину

Дистрибутивы: Autodesk Revit 2027, Autodesk Revit 2026, Autodesk Revit 2025.

Часто задаваемые вопросы

Чем помещение отличается от зоны в Revit?

Помещение — элемент модели внутри стен, его площадь считается в чистоте, из помещений собирают экспликацию. Зона (в английской версии Area) живёт на отдельном «Плане зонирования» со своими границами и правилами подсчёта. Зонами считают общую площадь этажа, площадь застройки и арендуемые площади.

Как посчитать площадь лоджии и балкона с понижающим коэффициентом?

Штатной квартирографии в Revit нет. Заведите у помещений числовой параметр-коэффициент (1 для комнат, 0,5 для лоджий, 0,3 для балконов и террас), а в спецификации добавьте расчётное поле «Площадь × коэффициент». Условие по тексту, например по имени помещения, в формулах Revit не работает, поэтому коэффициент держат в числовом параметре. Для больших жилых проектов удобнее плагины квартирографии.

Почему в марке помещения знак вопроса?

Марке нечего показать: у помещения не заполнены имя или номер, либо марка стоит вне своего помещения. Заполните параметры в «Свойствах» или перетащите марку внутрь контура.

Почему объём помещения «Не рассчитывается»?

Расчёт объёмов по умолчанию выключен. Включите его: «Архитектура» → раскрывающийся список панели «Помещения и зоны» → «Расчеты площадей и объемов» → «Площади и объемы».

Можно ли создать помещения до того, как построены стены?

Да. Помещения можно завести списком в спецификации, а потом разместить на плане, выбирая их в списке «Помещение» вместо «Создать». Можно и поставить помещение на пустой план: когда появятся стены, оно растечётся до них.
