Как посчитать площадь в AutoCAD: контур, сумма помещений, перевод в м²

Площадь замкнутой полилинии, круга или штриховки AutoCAD уже посчитал за вас: выделите объект, нажмите Ctrl+1, и в палитре «Свойства» в разделе «Геометрия» будет строка «Площадь». Сложнее, когда комната нарисована отдельными отрезками, помещений два десятка, а в ответе вместо 24 квадратных метров стоит 24000000. Ниже по шагам: одна площадь, сумма помещений с вычетом колонн, перевод в квадратные метры и подпись площади на чертеже, которая меняется вместе с контуром. Названия команд и кнопок сверены со справкой AutoCAD 2026 и 2027 на 3 октября 2026 года.

Как узнать площадь одного контура в палитре «Свойства»

1. Щёлкните по контуру: замкнутой полилинии, прямоугольнику, кругу, эллипсу, области или штриховке.
2. Нажмите Ctrl+1 или щёлкните правой кнопкой и выберите «Свойства».
3. Разверните раздел «Геометрия». Строка «Площадь» показывает площадь, строка «Длина» под ней у замкнутой полилинии означает периметр.

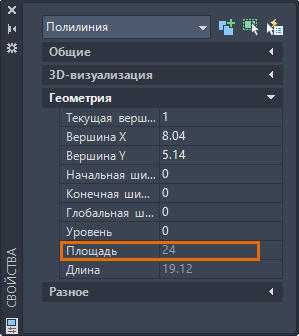

Площадь в палитре «Свойства». Справка Autodesk

Число выводится в квадратных единицах чертежа. Чертили план в миллиметрах, значит перед вами квадратные миллиметры: 24000000 мм² это 24 м². Как перевести без калькулятора и подписать сразу в метрах, разобрано ниже.

Если строки «Площадь» нет вообще, контур, скорее всего, собран из отдельных отрезков, а у отрезка площади не бывает. Тогда сначала соберите из него полилинию или контур, это раздел про комнату из отрезков. Если же не открывается сама палитра, верните её по статье в AutoCAD пропала командная строка, лента или панель.

Одна ловушка. У разомкнутой полилинии площадь тоже показывается: AutoCAD мысленно соединяет последнюю точку с первой прямой линией. Для комнаты с дверным проёмом это даст почти правильное число, для изогнутой трассы получится ерунда. Проверьте строку «Замкнуто» в разделе «Разное» тех же «Свойств», для подсчёта площади там должно стоять «Да».

Команда ПЛОЩАДЬ: по углам комнаты или по объекту

Когда контура нет, а углы помещения на чертеже есть, площадь считается щелчками по углам.

1. На ленте откройте вкладку «Главная», на панели «Утилиты» раскройте список «Измерить» и выберите «Площадь». С клавиатуры то же самое делает команда ПЛОЩАДЬ, а в любой языковой версии AutoCAD работает английское имя с подчёркиванием:

2. Щёлкайте по углам комнаты по порядку, обходя её по периметру. Включите объектную привязку (F3) с режимом «Конточка», иначе точки лягут мимо углов.
3. Обошли все углы, нажмите Enter. Первую точку повторно указывать не нужно, AutoCAD замкнёт фигуру сам.
4. Площадь и периметр появятся в командной строке, выделенная фигура подсветится зелёным. Если строка с ответом уже уехала вверх, нажмите F2 и прочитайте историю команд.

Площадь готового объекта считается ещё проще: после запуска команды введите О (опция «Объект») и щёлкните по кругу, полилинии, сплайну или области. Это удобно для фигур с дугами: при обходе по точкам дугу пришлось бы строить опцией «Дуга», а здесь хватит одного щелчка.

Как сложить площади нескольких помещений

Самый быстрый способ появился в AutoCAD и AutoCAD LT 2021, то есть он есть во всех актуальных версиях.

1. «Главная» → «Утилиты» → «Измерить» → «Быстрое».
2. Наведите курсор внутрь комнаты и щёлкните. Комната зальётся зелёным, рядом с курсором появятся площадь и периметр.
3. Зажмите Shift и щёлкайте по остальным комнатам. AutoCAD покажет их суммарную площадь и периметр. Лишнюю комнату снимите повторным щелчком с Shift, чтобы сбросить всё, просто сдвиньте мышь.

Колонна, нарисованная замкнутым контуром внутри комнаты, в площадь «Быстрого» не попадает: это островок, AutoCAD считает пол вокруг неё. Но режим не видит штриховки и размеры как границы. Он рассчитан на план в мировой системе координат и визуальном стиле «2D-каркас», в 3D-виде с ним лучше не связываться.

Классический способ работает в любой версии и оставляет итог в командной строке:

1. Запустите ПЛОЩАДЬ и выберите опцию «Добавить площадь».
2. Выберите «Объект» и щёлкайте по контурам помещений один за другим. После каждого щелчка AutoCAD показывает площадь этого контура и общую сумму.
3. Чтобы вычесть колонны, шахты или вентканалы, нажмите Enter, выберите «Вычесть площадь», затем «Объект» и щёлкните по ним. Сумма уменьшится.
4. Выйдите из команды клавишей Esc. Последняя общая площадь в истории команд и есть ответ.

Если помещения заштрихованы, выделите все нужные штриховки и откройте «Свойства»: в разделе «Геометрия» появится их общая площадь. Сумма не появится, если в выбор попала хотя бы одна полилиния, если какая-то штриховка неассоциативная или её контур пересекает сам себя. Об этом есть статья в базе знаний Autodesk, к ней же приложены готовые LISP-утилиты для суммы площадей. У нескольких выделенных полилиний «Свойства» сумму не показывают, для них берите «Быстрое» или «Добавить площадь».

Комната нарисована отрезками: как получить контур с площадью

Самый частый случай в чужих чертежах: стены начерчены отрезками, и выделить «комнату» нечем. Команда КОНТУР построит замкнутую полилинию по щелчку внутри помещения.

1. Введите КОНТУР или английское имя:

2. Откроется окно «Создание контура». В списке «Тип объекта» оставьте «Полилиния».
3. Нажмите «Указание точек» и щёлкните внутри комнаты. Можно щёлкнуть в нескольких комнатах подряд, каждая получит свой контур. Нажмите Enter.
4. Поверх стен появится новая полилиния. Выделите её и посмотрите площадь в «Свойствах».

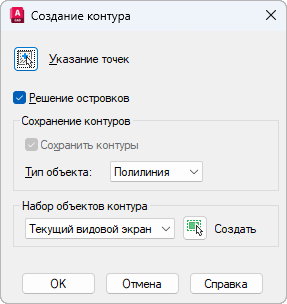

Окно «Создание контура». Справка Autodesk

Совет из практики: заведите для таких контуров отдельный слой и выключите ему печать в диспетчере слоёв. Контуры останутся в чертеже для пересчёта, но на бумагу не попадут.

Если отрезки сходятся точно в углах, их можно склеить в одну полилинию командой СОЕДИНИТЬ: выделите отрезки и нажмите Enter. Контур с разрывом так не склеится.

КОНТУР или штриховка отвечают, что допустимый контур не найден? В стене есть щель, часто долю миллиметра, которую на экране не видно. Сначала покажите весь контур на экране целиком: при обрезанном краем экрана контуре AutoCAD его не находит. Затем найдите и закройте щель. Для штриховки есть обход: на вкладке «Создание штриховки» поле «Допуск замкнутости» (системная переменная HPGAPTOL) задаёт, какой зазор считать замкнутым, от 0 до 5000 единиц чертежа. В AutoCAD и AutoCAD LT 2027 щели ищет новая «Очистка геометрии»: вкладка «Управление», панель «Очистка».

Ещё один рабочий приём: заштрихуйте комнату ассоциативной штриховкой на непечатаемом слое. Площадь штриховки видна в «Свойствах» и пересчитается сама, когда вы сдвинете стену. Неассоциативную штриховку можно снова привязать к стенам: введите -РЕДШТРИХ, выберите штриховку, опцию «Связать» и щёлкните внутри комнаты. Или удалите её и заштрихуйте заново с включённой кнопкой «Ассоциативная».

Площадь с вырезами одним объектом

«Вычесть площадь» даёт число, но не объект. Если площадь детали или помещения с отверстиями нужна постоянно, сделайте из контуров области:

1. Командой ОБЛАСТЬ превратите в области внешний контур и контуры отверстий.
2. Командой ВЫЧИТАНИЕ выберите сначала внешнюю область, нажмите Enter, затем отверстия и снова Enter. Получится одна область с вырезами.
3. Её площадь видна в «Свойствах» и в выводе команды СПИСОК.

Учтите, что исходные контуры при создании областей обычно удаляются (так настроено по умолчанию). В AutoCAD LT вычитание тоже работает, но только для областей.

Площадь в мм² вместо м²: как перевести

AutoCAD не знает, в чём вы чертили. Единица чертежа для него просто единица: начертили стену длиной 3000, и если это миллиметры, площадь выйдет в квадратных миллиметрах. Переключателя «показывать площадь в метрах» нет. «Масштаб вставки» в окне «Единицы чертежа» (команда ЕДИНИЦЫ) на площадь уже начерченного не влияет: он нужен для блоков и чертежей, которые вставляют в файл.

Перевод простой: квадратные миллиметры делите на 1000000, то есть сдвигайте запятую на шесть знаков влево. 18450000 мм² это 18,45 м².

В AutoCAD для Windows то же делает встроенный калькулятор. Щёлкните в «Свойствах» по значению «Площадь», справа появится значок калькулятора. В открывшемся окне «БыстрКальк» раскройте блок «Преобразование единиц», в «Тип единиц» выберите площадь, в «Преобразовать из» квадратные миллиметры, в «Преобразовать в» квадратные метры. В AutoCAD для Mac калькулятора нет.

Как подписать площадь на чертеже, чтобы она обновлялась

Команды и «Свойства» показывают площадь, но на чертёж её не пишут. Для экспликации нужна надпись, связанная с контуром: поле.

1. Создайте многострочный текст или выноску и в редакторе щёлкните правой кнопкой → «Вставить поле…». Если такого пункта нет, нажмите Ctrl+F.
2. В окне «Поле» слева выберите «Категории полей: Объекты» и «Имена полей: Объект».
3. Нажмите кнопку выбора объекта рядом с «Тип объекта» и щёлкните по контуру комнаты.
4. В списке «Свойство» выберите «Площадь», в «Формат» поставьте «Десятичные».
5. Нажмите «Дополнительный формат». В поле «Коэффициент преобразования» введите 0.000001, тогда квадратные миллиметры станут квадратными метрами. Там же допишите после числа « м²» и в «Разделители чисел» поставьте запятую для дробной части.
6. Нажмите OK. В тексте появится площадь в квадратных метрах на сером фоне поля, на печать этот фон не выходит.

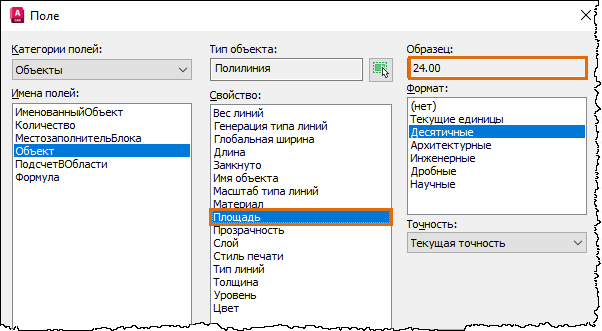

Поле с площадью полилинии. Справка Autodesk

Поле не пересчитывается в ту же секунду, как вы сдвинули стену. Новое значение появится после сохранения файла или команды РЕГЕН, а одну надпись можно обновить сразу: дважды щёлкните по ней, затем правой кнопкой по полю → «Обновить поле».

Если площади всех комнат нужны в ведомости, вставьте такие поля в ячейки таблицы AutoCAD. В последней ячейке столбца на контекстной вкладке выберите «Вставка формулы» → «Сумма» и укажите диапазон ячеек: итог тоже будет обновляться. В полном AutoCAD для Windows есть ещё мастер извлечения данных (команда ДАННЫЕИЗВЛ), он выгружает свойства объектов в таблицу или файл; в AutoCAD LT и AutoCAD для Mac его нет.

Почему AutoCAD не показывает площадь или показывает не ту

Нет строки «Площадь». Выделены отрезки, у них площади нет. Постройте КОНТУР или склейте отрезки командой СОЕДИНИТЬ.

У штриховки площадь пустая. Почти всегда контур штриховки пересекает сам себя или внутренний контур (островок) касается внешнего. Восстановите контур кнопкой «Восстановить» на вкладке «Редактор штриховки» (или командой HATCHGENERATEBOUNDARY), поправьте место пересечения и заштрихуйте заново.

Нет суммы у нескольких штриховок. В выбор попала полилиния, одна из штриховок неассоциативная или «битая». Выделяйте только штриховки и пересоздайте проблемную.

Площадь одной штриховки слишком большая. Несколько комнат, заштрихованных за один вызов команды, по умолчанию становятся одной штриховкой с общей площадью. Выделите её и на вкладке «Редактор штриховки» нажмите «Разделить существующие штриховки».

Площадь в миллионах. Чертёж в миллиметрах, площадь в мм². Делите на 1000000 или подпишите полем с коэффициентом, как выше.

Число странное, хотя контур выглядит правильно. Полилиния разомкнута, и AutoCAD достраивает замыкающую прямую. Поставьте «Замкнуто: Да».

«Быстрое» не находит комнату. Комната ограничена штриховкой или размерами, а их режим не считает границами, или вы работаете не в мировой системе координат. Измерьте командой ПЛОЩАДЬ по углам комнаты.

AutoCAD LT и AutoCAD для Mac: что отличается

В AutoCAD LT работает всё из этой статьи, кроме мастера извлечения данных. LISP-утилиты для суммы площадей в LT запускаются начиная с версии 2024. Чем LT ещё отличается от полной версии, разобрано в статье AutoCAD и AutoCAD LT: чем отличаются.

В AutoCAD для Mac нет ленты и русского интерфейса (подробнее в статье AutoCAD для Mac на русском), поэтому пути другие: Area и Quick лежат в меню Tools → Inquiry, свойства открываются в Properties Inspector, контур строится через Draw → Boundary, поле вставляется через Insert → Field, и коэффициент преобразования там тоже есть (Additional Format). Калькулятора у поля «Area» на Mac нет, так что миллиметры в метры переводите полем или делением.
