AutoCAD MEP: что это, кому нужен, чем отличается от AutoCAD и Revit, какую версию выбрать
AutoCAD MEP представляет собой AutoCAD для проектировщиков инженерных систем: вентиляции и кондиционирования, отопления, водопровода и канализации, электрики. В русской справке Autodesk он называется «инструментарий AutoCAD MEP». Вместо линий и блоков в нём чертят «умными» объектами: воздуховод знает свой диаметр, расход и систему, труба соединяется с фитингом, а спецификация обновляется вместе с чертежом.
Отдельно Autodesk его больше не продаёт. Страница продукта на autodesk.com переадресует на раздел AutoCAD с заголовком «The MEP toolset is included with AutoCAD 2027»: набор входит в подписку AutoCAD.
Ниже разобрано, кому он нужен, чем он отличается от обычного AutoCAD и от Revit, какую версию из 2022–2027 ставить на свой компьютер и где её скачать на русском. Сведения сверены с документацией Autodesk 15.10.2026.
Содержание9 разделов
Нужен ли вам AutoCAD MEP: три типичных случая
Решение зависит от того, в каком виде вы сдаёте проект.
- Вы выпускаете чертежи ОВиК, ВК или ЭОМ в DWG поверх архитектурных подложек. Под этот сценарий построен рабочий процесс в справке AutoCAD MEP: подложку подгружают внешней ссылкой, сети прокладывают объектами из каталогов, спецификации и проверка пересечений берутся из модели.
- Вы чертите в основном схемы и иногда план сетей. Хватит обычного AutoCAD с библиотекой блоков.
- Заказчик требует информационную модель (BIM) или проект ведут в Revit. Тогда нужен Revit: AutoCAD MEP работает с чертежами DWG и модель Revit не заменяет.
Что входит в AutoCAD MEP

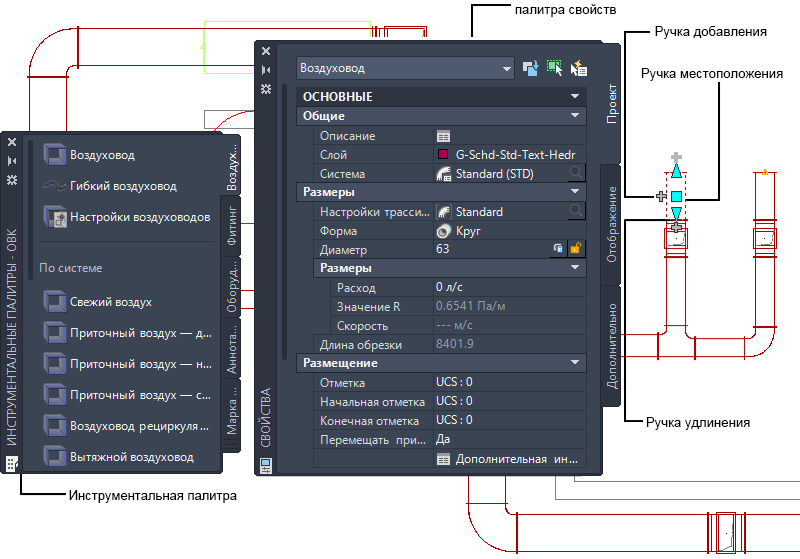

Палитры ОВК и свойства воздуховода
По справке 2027 года программа «предназначена для проектирования инженерных систем (механических, электрических, трубопроводных и систем ВК) в строительной отрасли». Основу составляют каталоги объектов: воздуховоды, трубы, кабельные лотки, короба, фитинги и оборудование (Autodesk называет его мультивидовыми элементами). На странице продукта заявлено больше 10 500 таких объектов.
Объекты собираются в системы. Новый участок перенимает стандартные свойства текущей системы, например приточной вентиляции или электропитания, такие как размер и форма. Обозначение, ключ слоя и графику задаёт определение системы. Для каждой дисциплины есть своё рабочее пространство с лентой и палитрами: ОВК, трубопроводы, сантехника, электрика, принципиальные схемы.
Полезные для проектировщика функции:
- «Контроль пересечений»: находит пересечения воздуховодов и труб между собой и со стенами, в том числе во внешних ссылках;
- «Проверка связности»: показывает, что присоединено к выбранному участку;
- калькулятор воздуховодов, который подбирает размеры для всей подсоединённой системы, и расчёт сечений проводов в Диспетчере цепей;
- Диспетчер структуры проекта: этажи, секции, листы и связи между чертежами;
- экспорт в IFC для обмена с другими программами и в gbXML для расчёта нагрузок в сторонних программах.
Чем AutoCAD MEP отличается от AutoCAD

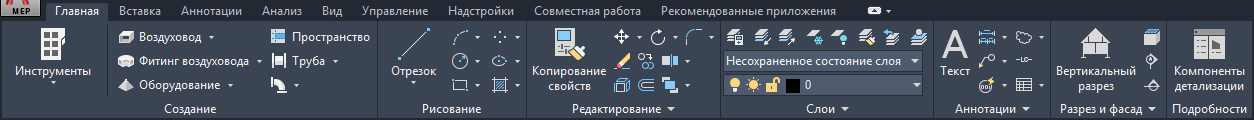

Лента AutoCAD MEP
Это AutoCAD с надстройкой. Все команды и привычный интерфейс остаются, к ним добавляются вкладки и палитры инженерных систем. Окно «О программе» в 2027.0.1 показывает и ещё одну деталь: MEP построен на базе AutoCAD Architecture. Стили, Диспетчер отображения и наборы характеристик в MEP тоже есть.
Главная разница в объектах. В AutoCAD воздуховод будет двумя линиями, которые при изменении сечения придётся перечерчивать. В MEP это объект с размером, расходом и скоростью: его тянут за ручку, фитинги перестраиваются сами, а при перемещении по X, Y и Z соединения не рвутся. Объекты сами раскладываются по слоям через ключи слоёв.
Формат DWG у них общий. Однако если открыть чертёж MEP в обычном AutoCAD, инженерные объекты превратятся в прокси-графику: их видно, а редактировать как воздуховоды и трубы нельзя. Чтобы передать файл смежнику без MEP, в справке советуют команду «Экспорт в AutoCAD» (меню приложения → «Экспорт»). Она расчленяет объекты на обычные линии и тела, слои и цвета сохраняются.
Чем AutoCAD MEP отличается от Revit
Программы решают одну задачу разными способами.

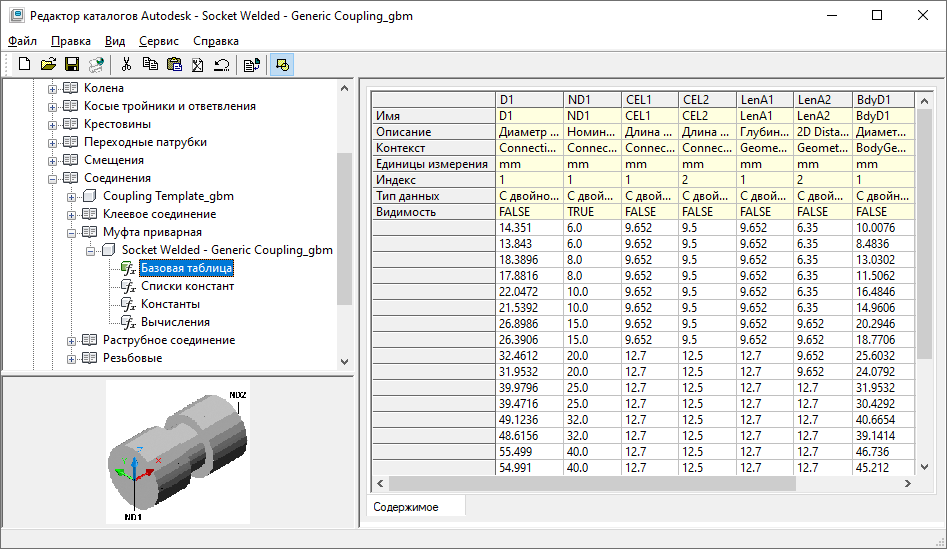

Каталог деталей трубопровода
AutoCAD MEP остаётся чертёжной программой: вы работаете в планах и разрезах DWG, а объекты помогают не ошибиться с размерами и соединениями. Revit строит одну информационную модель здания, где архитектура, конструкции и инженерные системы связаны, а планы, разрезы и спецификации получаются из неё автоматически.
Отдельного Revit MEP больше нет: старая страница продукта на autodesk.com не открывается, инженерные инструменты входят в обычный Revit. Подробно о них в статье «Revit для инженера MEP», общее сравнение платформ в материале «Revit или AutoCAD».
Если бюро выпускает документацию в DWG и архитекторы присылают подложки в AutoCAD, MEP встраивается без перестройки процесса. Переход на Revit оправдан, когда нужна модель для BIM-экспертизы, совместная работа всех разделов в одном файле или заказчик прямо требует RVT и IFC из Revit.
Какие версии бывают
Autodesk выпускает новую версию каждую весну вместе с линейкой AutoCAD. Места на диске MEP требует больше, чем обычный AutoCAD: AutoCAD нужно 10 ГБ, а MEP 21 ГБ, это больше всех отраслевых наборов. Памяти MEP нужно от 16 ГБ во всех версиях; у обычного AutoCAD 2022–2026 базовая планка 8 ГБ, в 2027 тоже 16 ГБ. Установщик ставит все пакеты компонентов сразу, выбрать часть нельзя.
Даты выхода взяты из примечаний к выпуску на русском, требования из статей Autodesk «System requirements for AutoCAD including Specialized Toolsets» за каждый год.
Какую версию выбрать
Ключ покупают под конкретную версию, поэтому сначала решите, какая нужна.
Если стоит Windows 11 и в компьютере от 16 ГБ памяти, берите 2027: у неё самый свежий движок и не нужно отдельно обновлять .NET. На Windows 10 выбор между 2026 и 2025. Версии 2024 и 2022 нужны, когда бюро сидит на старой версии и файлы должны совпадать по стилям и каталогам, хотя по формату DWG все они открывают друг друга.
У 2025 и 2026 есть срок, о котором стоит помнить. Microsoft завершает поддержку .NET 8 10 ноября 2026 года, и Autodesk перевела эти версии на .NET 10. Для этого ставят обновление MEP 2026.0.2 вместе с AutoCAD 2026.1.2 (для 2025 это MEP 2025.0.3 и AutoCAD 2025.1.4). Если поставить MEP 2026.0.2 без AutoCAD 2026.1.2, программа падает при запуске с ошибкой «Exception in aecmgdreverse.dll ARX command». Что ещё проверить на рабочем месте перед переходом на .NET 10, смотрите в статье об обновлении AutoCAD и Revit до .NET 10.
Полные требования к процессору, видеокарте и экрану есть в материале «Системные требования AutoCAD 2027»: для MEP к ним добавьте 21 ГБ на диске.
Есть ли русская версия
Есть. Справка AutoCAD MEP на русском выходит для всех версий с 2022 по 2027, офлайн-справка 2027 тоже доступна на русском. На кадрах справки 2027 интерфейс полностью русский: вкладка «Воздуховод», «Инструментальные палитры - ОВК», «Рассчитать размеры воздуховодов». Стили и определения систем лежат в папке профиля rus.
Офлайн-справка сама не ставится: её скачивают отдельно, а чтобы программа открывала её вместо сайта, в окне «Параметры» на вкладке «Система» снимают флажок «Обращаться к интерактивному содержимому, если доступно». Это пригодится на рабочих местах без постоянного интернета.
Где скачать и как установить
Установщики на русском лежат в разделе загрузок: AutoCAD MEP 2027, 2026, 2025, 2024 и 2022. Ключи AutoCAD MEP на 12 месяцев есть у нас в магазине: активация серийным номером прямо в программе, без учётной записи Autodesk и без VPN, на одно рабочее место.
Перед установкой учтите три вещи из известных проблем и примечаний к обновлениям Autodesk:
- Ненужные старые версии MEP удаляйте до установки новой. Если удалить MEP 2022–2024 уже после неё, Autodesk предупреждает о проблемах в Библиотеке компонентов новой версии.
- Пакеты компонентов ставятся все сразу и через «Установка и удаление программ» не удаляются, поэтому заранее освободите 21 ГБ.
- Обновления AutoCAD и AutoCAD MEP выходят отдельно: после обновления MEP поставьте и последнее обновление AutoCAD той же версии.
Если установка обрывается с кодом 1603, разбор причин есть в статье «Ошибка 1603 при установке Autodesk».
Частые вопросы
AutoCAD MEP и MEP toolset: одно и то же?
Да. Это одна программа: в справке она называется «инструментарий AutoCAD MEP», на сайте Autodesk MEP toolset.
Откроется ли чертёж AutoCAD MEP в обычном AutoCAD?
Откроется, но инженерные объекты будут прокси-графикой без редактирования. Для передачи смежнику сохраните копию через «Экспорт в AutoCAD».
Работает ли AutoCAD MEP 2027 на Windows 10?
Нет. В системных требованиях Autodesk для 2027 указана только 64-разрядная Windows 11. На Windows 10 ставьте 2026 или 2025.
Сколько места нужно для AutoCAD MEP?
Autodesk указывает 21 ГБ на диске для всех версий с 2022 по 2027 и от 16 ГБ оперативной памяти.
