Как использовать команду Fillet в AutoCAD: полное руководство

7 июля 2024
54 сек. чтения
26 просмотров

Введение

Команда Fillet в AutoCAD - это мощный инструмент, который позволяет создавать закругления между двумя объектами. Это полезно для улучшения эстетики и функциональности ваших чертежей. В этой статье мы рассмотрим, как использовать команду Fillet, приведем пошаговую инструкцию и добавим визуальные примеры для лучшего понимания.

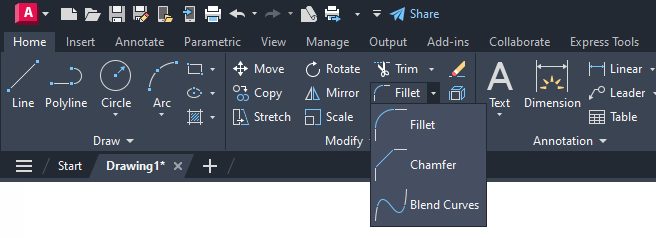

Шаг 1: Открытие команды Fillet

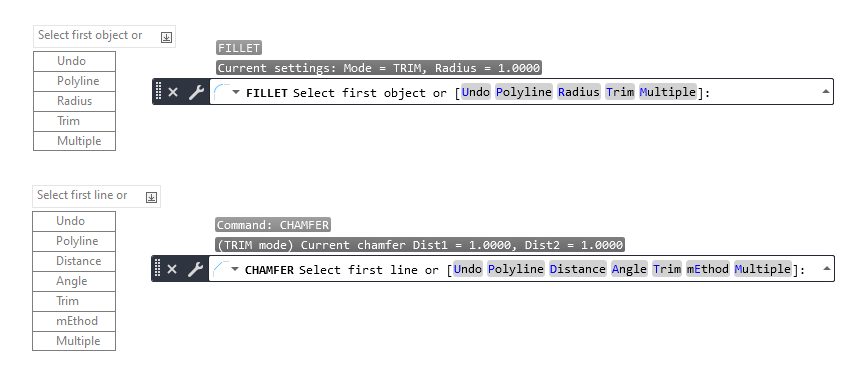

  1. В командной строке введите FILLET и нажмите Enter.
  2. Выберите первый объект, к которому нужно применить закругление.
  3. Выберите второй объект.

Шаг 2: Установка радиуса закругления

  1. В командной строке введите R (Radius) и нажмите Enter.
  2. Укажите радиус закругления и нажмите Enter.

Шаг 3: Применение закругления

  1. После установки радиуса выберите второй объект.
  2. Автоматически создается закругление между двумя объектами.

Дополнительные опции

  • Полилинии (Polyline): Используйте опцию P для применения закругления ко всем сегментам полилинии.
  • Режим Multiple (Множественный): Введите M для закругления нескольких пар объектов подряд.

Видео-инструкция

Для наглядного понимания процесса посмотрите следующую видео-инструкцию:

Заключение

Команда Fillet в AutoCAD упрощает создание закруглений и улучшает внешний вид ваших чертежей. Попробуйте использовать эту команду, следуя нашим инструкциям, чтобы повысить свою продуктивность.
